ПОСТРОЕНИЕ ДОЗАТОРОВ НА БАЗЕ РАСХОДОМЕРА - СЧЕТЧИКА
ЖИДКОСТИ ЭЛЕКТРОМАГНИТНОГО ВР-1.

Расходомер – счетчик ВР-1 удобно использовать для построения дозаторов жидких электропроводящих сред (дозатор жидкости, дозатор воды, дозатор молока, дозатор строительных смесей).

Широкий спектр используемых жидкостей, различающихся по вязкости, агрессивности, абразивности, наличию механических включений, по параметрам их подачи (напор, расход,  диаметр трубопровода), по времени и точности отсчета необходимой дозы, обуславливает множество вариантов построения дозаторов.

Выбор рабочей схемы (электрической и гидравлической) зависит от конкретных условий применения и определяется разработчиком. Мы лишь хотим высказать некоторые практические соображения по этому поводу.

ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ ДЛЯ ДОЗАТОРОВ ЖИДКОСТИ.

1. Электромагнитные клапаны прямого действия.
       Применяются для малых расходов и диаметров.
       Перепад давления в системе и проходной диаметр клапана находятся в обратно пропорциональной зависимости, чем больше давление, тем меньше проходной диаметр.
       Время срабатывания минимальное.
       Для случаев, требующих промывку и антисептическую обработку системы необходимо применять клапаны с разделительной диафрагмой.




2. Электромагнитные клапаны с сервоприводом.
       Имеют большой диапазон диаметров и расходов, но время срабатывания – единицы секунд и зависит от перепада давления и вязкости жидкости.
       При этом они более требовательны к жидкости, как с точки зрения наличия механических включений, так и ее способности образовывать твердые отложения на поверхностях.




3. Шаровые краны с электроприводом.
       Охватывают широкий диапазон диаметров и давлений. Не чувствительны к вязкости и химической агрессивности жидкости. Самоочищается в процессе работы, но в абразивных средах применяют с предостережениями.
       Время открытия – закрытия от 10 С.




4. Электронасос.
       Наименее чувствителен к качеству жидкости.
       Для исключения перетекания жидкости необходимо использовать обратный клапан.
       Время пуска – останова – единицы секунд.




5. Шланговый вентиль с электроприводом.
       Позволяет работать с жидкостями, содержащими абразивные, агрессивные включения.
       Обладает свойством самоочищаться от наслаиваний на стенках. Возможность антисептической обработки - еще один плюс шланговых вентилей.
       Время открытия – закрытия составляет доли секунды (соленоидные приводы), единицы секунд (электромоторные приводы).

НАСТРОЙКА. КАЛИБРОВКА ДОЗАТОРОВ.

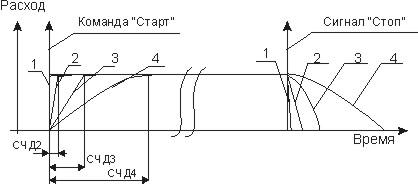

     Рисунок  1.  Цикл отсчета заданной дозы

Линия 1

– идеальный случай – время срабатывания исполнительного механизма близко к 0.

Линия 2

– время срабатывания десятки миллисекунд (реле прямого действия).

Линия 3

– время срабатывания – единицы секунд (реле с сервоприводом, электронасос).

Линия 4

– время срабатывания – от 10 С (шаровой кран, задвижка с электроприводом).

Из рисунка видно, что в случае применения безинерционных компонентов дозатора (в том числе и расходомера) – линия 1: команда «Старт» (начало отсчета заданной дозы) и сигнал «Стоп» (доза налита) совпадают, соответственно, с началом и концом процесса налива дозы.

В реальности необходимо учитывать динамические свойства всех входящих в дозатор компонентов – время установления сигнала расходомера, время срабатывания исполнительных механизмов, промежуточных реле и т.д. В результате, с учетом задержек и инерционных свойств, кривые работы дозатора имеют вид линий 2, 3, 4 со своими постоянными времени СЧД2…СЧД4.

Поэтому, фактическая доза всегда, в зависимости от исполнительных механизмов, в большей или меньшей степени будет превышать заданную.

Для коррекции погрешности дозатора (всей системы) в расходомер – счетчик ВР-1 введен настроечный параметр: постоянная времени дозатора - «СЧД» (стала часу дозатора) см. РЭ на ВР-1. Значение параметра вводится с передней панели прибора и имеет размерность времени (С). В первом приближении его значение равно времени, за которое величина параметра «ВТР» расходомера ВР-1 изменяется от нуля до установившегося значения, после подачи команды «Старт» (нажатия кнопки «Старт»).

Более тонкую настройку необходимо производить, измеряя погрешность дозирования.

Если погрешность положительная, т.е. отмеренная доза больше заданной, то величину параметра «СЧД» необходимо пропорционально увеличивать и наоборот.

В ситуации, когда значение параметра «СЧД» равно или превышает общее время налива дозы, необходимо уменьшить величину расхода и повторить настройку.

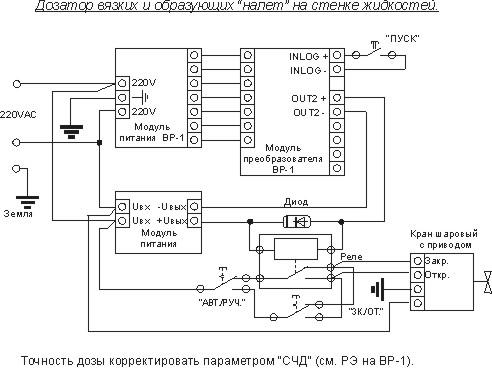

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ДОЗАТОРОВ ВР-1.

Выходная цепь управления дозированием в ВР-1 представляет собой «открытый коллектор» (35 VDC; 0,1A).

Для управления можно применять как электромагнитное, так и твердотельное полупроводниковое реле.

Характеристики источника питания должны обеспечивать нормальную работу реле.
