1.5 МОНТАЖ РАСХОДОМЕРА
Тип присоединения к трубопроводу - "сэндвич", первичный преобразователь расходомера (преобразователь расхода жидкости электромагнитный) устанавливается в разрыв трубопровода между двумя фланцами и стягивается при помощи шпилек. Размеры фланцев и шпилек приведены на рисунке 3 и в таблице 7.

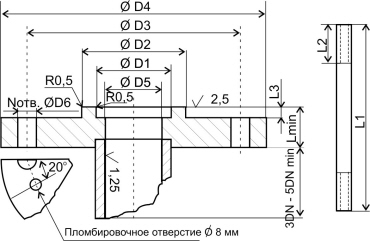

Рисунок 3. Фланец и шпилька.
Таблица 7 Размеры фланцев и шпилек.
№ |
Номинальный диаметр расходомера |
Парам. |
DN10 |
DN20 |
DN32 |
DN40 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
1 |
D1 |
15,2+0,14 |
30,2+0,14 |
41,2+0,14 |
50,2+0,14 |
74,2+0,14 |
96,2+0,2 |
107,2+0,2 |
139,2+0,2 |
162,2+0,2 |
2 |
D2 |
20,8-0,14 |
37,8-0,14 |
48,8-0,14 |
57,8-0,14 |
81,8-0,14 |
103,8-0,2 |
116,8-0,2 |
148,8-0,2 |
173,8-0,2 |
3 |
D3 |
78 |
85 |
106 |
128 |
152 |
178 |
186 |
222 |
254 |
4 |
D4min |
95 |
105 |
135 |
145 |
180 |
195 |
215 |
245 |
280 |
5 |
D5 |
10 |
20 |
32 |
40 |
65 |
80 |
100 |
125 |
150 |
6 |
D6 |
8,6 |
12,8 |
12,8 |
12,8 |
12,8 |
16,8 |
16,8 |
16,8 |
20,8 |
7 |
Lmin |
14 |
14 |
16 |
17 |
21 |
21 |
23 |
25 |
25 |
8 |
N |
4 |
4 |
4 |
4 |
6 |
6 |
8 |
8 |
8 |
9 |
L1 |
125 |
125 |
135 |
160 |
190 |
220 |
240 |
286 |
305 |
10 |
L2 |
55 |
55 |
60 |
70 |
70 |
80 |
80 |
80 |
80 |
11 |
L3 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
При индивидуальном заказе возможна установка фитингов для соединения с трубопроводами, принятыми в данной отрасли (молочная, пищевая, химическая и т.п.).
При монтаже - демонтаже расходомера на трубопроводе распорку фланцев, в случае необходимости, осуществлять с помощью гаек, установленных на 2 – 4 противоположно расположенных шпильках (см. рис. 4).
Рисунок 4. Распорка фланцев.
Расходомер может быть установлен на горизонтальном, вертикальном или наклонном участках трубопровода при условии, что весь объем измерительного канала расходомера в рабочих условиях заполнен измеряемой средой.

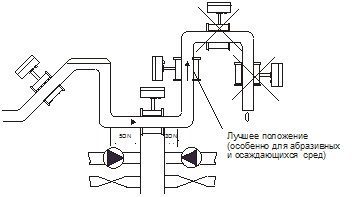

Рисунок 5. Установка расходомера на трубе.
Точность измерения зависит от степени деформации потока в трубе. Для его выравнивания при установке расходомера необходимо обеспечить прямолинейные участки трубопровода длиной 5 диаметров трубы расходомера для исполнения δ = ±1 % (А) и 10 диаметров для исполнения δ = ±0,4 % (В) до и не менее 3 диаметров после расходомера;
При возможности выпадения осадка из измеряемой среды расходомер должен устанавливаться вертикально.
При работе со вспенивающимися жидкостями (молоко и т.п.) необходимо применять систему воздухоотделения (деаэратор) УОП-1 (см. раздел «Оборудование»), которую необходимо располагать до расходомера.
При горизонтальном монтаже на горячем трубопроводе расходомер следует располагать, как указано на рис. 6(б).

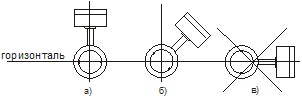

Рисунок 6. Расположение расходомера относительно горизонтали.
Если предусматривается смешивание нескольких сред, то место установки расходомера, измеряющего смесь, должно находиться на расстоянии не менее 50⋅DN от места ввода составляющих или должно производиться их искусственное перемешивание.

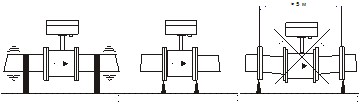

При вибрации трубопровод должен быть закреплен на неподвижном основании до и после расходомера (см. рис. 7). Крепление трубопровода должно быть согласовано с массой расходомера.
Рисунок 7. Меры по предотвращению вибрации. |
